進口氣動調節閥主要附件的介紹

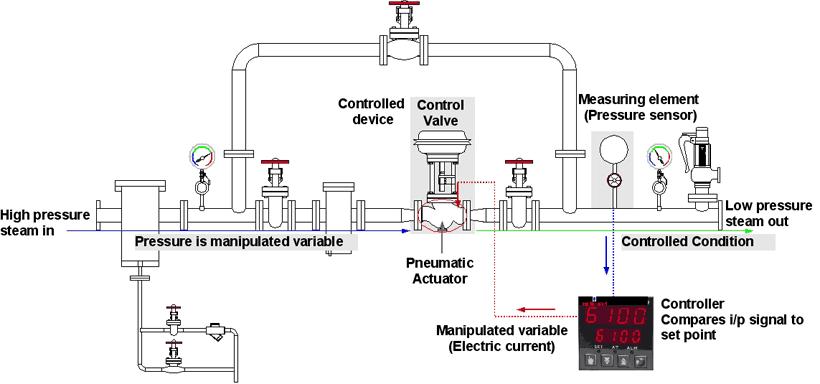

氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，並借助於閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控製係統的控製信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。氣動調節閥在工作中需要用到一些附件來達到正常工作的，以知名品牌德國沃德WODE的氣動調節閥為例常用的有以下幾種附件：

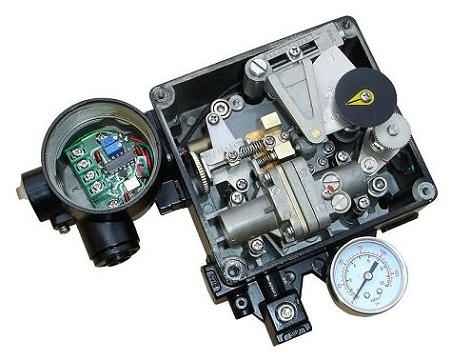

下列情況下，要配定位器：

     1、介質壓力高、壓差大的時候；

     2、調節閥的口徑大時（DN>100）；

     3、高溫或低溫調節閥；

     4、需要提高調節閥的動作速度時；

     5、用標準信號、操作非標準彈簧的執行機構時（20～100KPa以外的彈簧範圍）；

     6、用於分程控製時；

     7、使閥門實現反向動作時（氣關式和氣開式互相轉換）；

     8、需要改變閥的流量特性時（可以改變定位器凸輪）；

     9、無彈簧執行

     機構或活塞執行機構，要實現比例動作時；

     10、用電信號去操作氣動執行機構時，必須配電-氣閥門定位器。

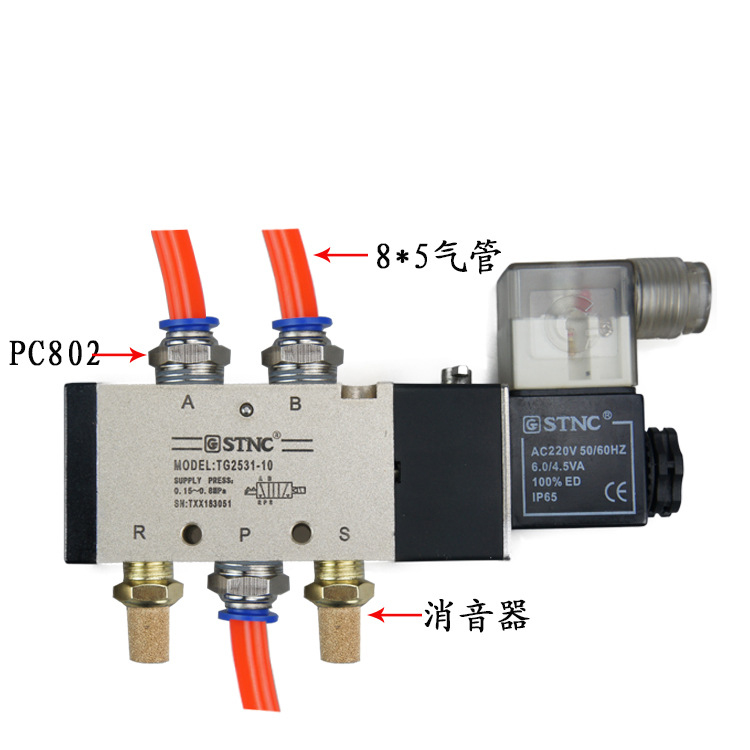

電磁閥：

     當係統需要實現程序控製或兩位控製時，需要配用電磁閥。選用電磁閥時，除要考慮交、直流電源及電壓、頻率外，必須注意電磁閥與調節閥作用型式的關係，可配用“常開型”或“常閉型”。

     如果要求加大電磁閥的容量，來縮短動作時間，可以並列使用兩台電磁閥或把電磁閥作為先導閥與大容量氣動繼動器組合使用。

氣動繼電器：

    氣動繼電器是一種功率放大器，它能將氣壓信號送到較遠的地方，消除由於信號管線加長所帶來的滯後，主要用於現場變送器與中央控製室的調節儀表之間，或在調節器與現場調節閥之間，還有一種作用就是放大或縮小信號。

轉換器：

     轉換器分為氣-電轉換器和電-氣轉換器，其功能是實現氣、電信號之間一定關係相互轉換，主要用於在用電訊號操縱氣動執行機構時將0～10mA或4～20mA電訊號轉換或0～100KPa氣訊號轉換成0～10mA或4～20mA電訊號。

空氣過濾減壓閥：

     空氣過濾減壓閥是工業自動化儀表中的一種附件，其主要功能是將來自空壓機的壓縮空氣進行過濾淨化並將壓力穩定在所需要的數值上，可用於各類氣動儀表、電磁閥、氣缸、噴塗設備及小型氣動工具的供氣源和穩壓裝置。

自鎖閥（保位閥）：

     自鎖閥是保持閥位的一種裝置。氣動調節閥當氣源發生故障時該裝置能將氣源訊號切斷，使膜室或氣缸的壓力訊號保持在故障前一瞬間的狀態，這樣就使閥位也維持在故障前的位置上，起到保位作用。

閥位傳送器

     當調節閥遠離控製室時為了不到現場就能準確了解閥的開關位置，就要配備閥位傳送器，即將閥開度的機構位移量，按一定規律轉換成電訊號送到控製室，此訊號可以是反映閥門任何開度的連續信號，也可以認為是閥門定位器的逆動作。

行程開關（回訊器）

     行程開關反映閥門開關兩個極端位置，並同時送出指示訊號的裝置，控製室可以根據此訊號，叛斷閥門的開關狀態以便采取相應措施。

特點總結：氣動調節閥通常由氣動執行機構和調節閥連接安裝調試後形成的組合儀表。控製簡單、反應快速、且本質安全，不需另外再采取防爆措施。氣動調節閥是以壓縮空氣為動力，實現開關量或比例式調節，源以氣缸為執行器，接收工業自動化控製係統的控製信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
