氣動閥門配套的兩位三通電磁閥和兩位五通電磁閥的區別

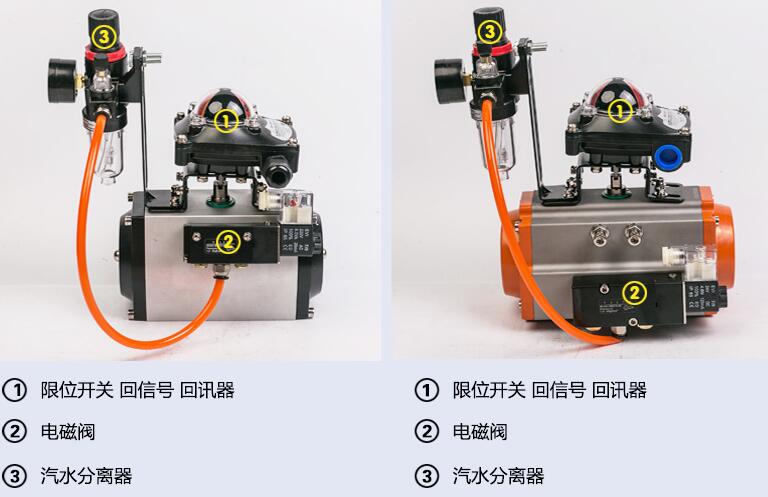

在氣動閥門的附件選型中，包含限位開關，定位器，減壓閥和電磁閥，其中電磁閥的分類主要有兩位三通電磁閥和兩位五通電磁閥，那麽他們之間有什麽區別呢? 要怎麽選型，以市場上常使用的德國沃德WODE氣動閥門中的進口氣動球閥，進口氣動開關型球閥，進口氣動調節型球閥，進口氣動調節型球閥，進口氣動蝶閥，進口氣動截止閥，進口氣動閘閥。他們使用的電磁閥是哪一種類型，根據專業選型知識和經驗進行分析。

一、配套不同的氣動執行器

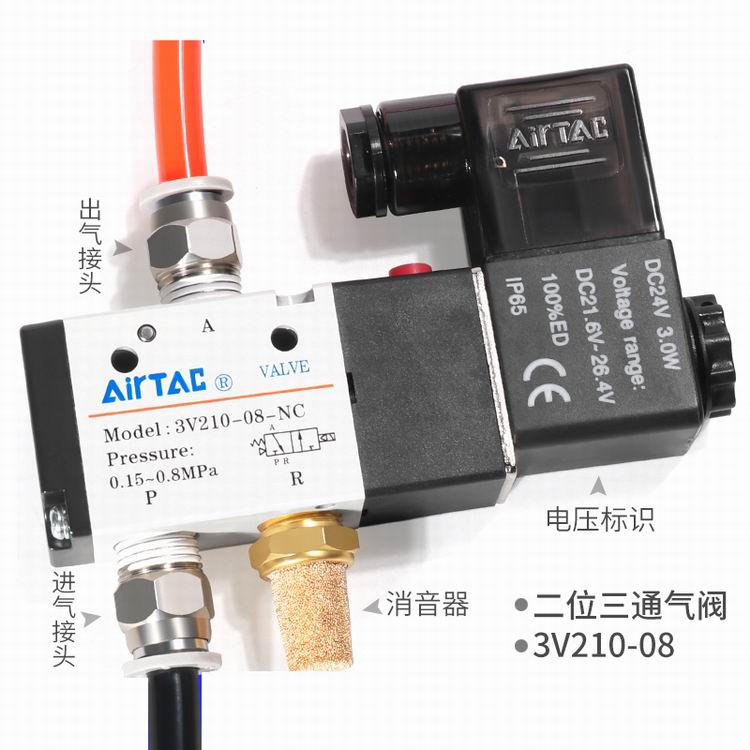

1、兩位三通電磁閥通常與單作用氣動執行機構配套使用，兩位是兩個位置可控:開關，三通是有三個通道通氣，一般情況下1個通道與氣源連接，另外兩個通道1個與執行機構的進氣口連接，1個與執行機構排氣口連接，具體的工作原理可以參照單作用氣動執行機構的工作原理圖。比如德國沃德WODE的進口單作用氣動執行器，會配套兩位三通電磁閥。

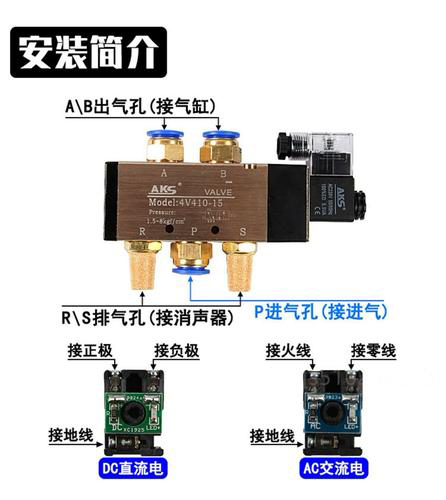

2、兩位五通電磁閥通常與雙作用氣動執行機構配套使用，兩位是兩個位置可控:開關，五通是有五個通道通氣，其中1個與氣源連接，兩個與雙作用氣缸的外部氣室的進出氣口連接，兩個與內部氣室的進出氣口接連，具體的工作原理可參照雙作用氣動執行機構工作原理。

比如，進口雙作用氣動執行器，會配套兩位五通電磁閥。

二、氣路原理，電氣和動作原理的區別

1、在氣路(或液路).上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(- 般安裝- -一個消聲器，如果不怕噪音的話也可以不裝)。兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔。

2、在電氣上來說，兩位三通電磁閥一般為單電控(即單線圈)，兩位五通電磁閥一般為雙電控(即雙線圈)。以常見的德國沃德WODE閥門的進口電磁閥，線圈電壓等級一般采用DC24V、AC220V等。

2、在動作原理上來說，兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，  常開型指線圈沒通電時氣路是通的。

常閉型兩位三通電磁閥動作原理:

給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當於“點動”。

常開型兩位三通單電控電磁閥動作原理:

給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是點動”。

兩位五通雙電控電磁閥動作原理:

給正動作線圈通電，則正動作氣路接通  (正動作出氣孔有氣)，即使給正動作線圈斷電後正動作氣路仍然是接通的，將會--直維持到給反動作線圈通電為止。  給反動作線圈通電，則反動作氣路接通(反 動作出氣孔有氣),  即使給反動作線圈斷電後反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當於“自鎖”。基於兩位五通雙電控電磁閥的這種特性，在設計機電控製回路或編製PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。

常見的氣動執行器，包括進口單作用氣動執行器，進口雙作用氣動執行器，選配進口電磁閥主要的品牌有美國ASCO電磁閥，美國威盾VTON，費斯托，德國沃德WODE，英國海隆諾冠NORGREN，日本SMC等。
