電動調節閥如何正確選擇流量

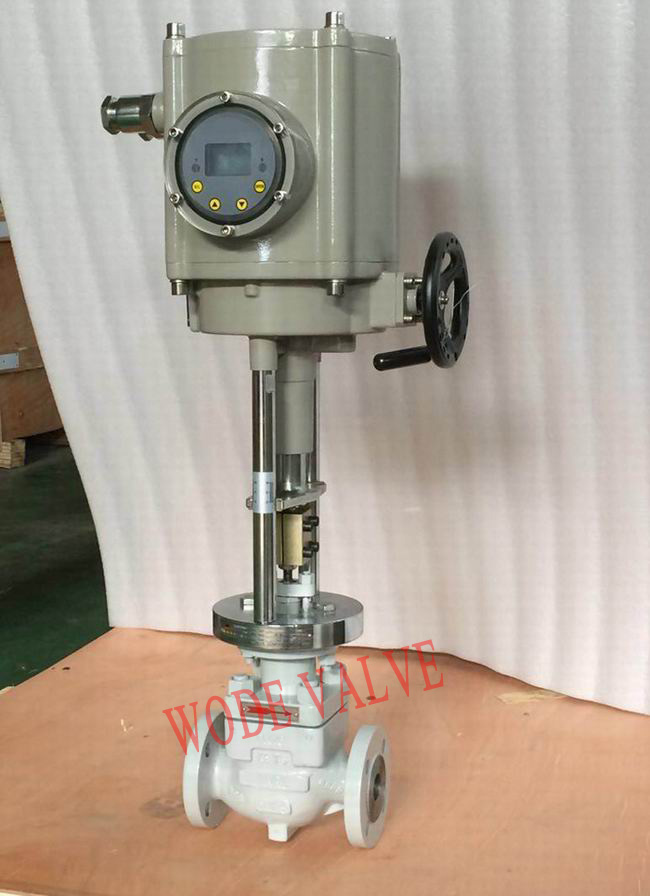

電動調節閥是由閥體、閥座、閥芯閥杆、導向套、閥蓋及密封填料與電動執行器經配合後組成。通過接收工業自動化控製係統的信號（如：4~20mA或1~5V）來驅動閥門改變閥芯和閥座之間的截麵積大小控製管道介質的流量、溫度、壓力等工藝參數，實現自動化調節功能。

用於控製流量的調節閥選型關鍵的是流量計算，那麽如何計算選用電動流量調節閥呢，

德國沃德WODE公司工程師就此介紹：電動調節閥的流量特性直接影響係統的控製質量和穩定性，所以需要正確選擇。 電動調節閥流量特性分理想流量特性和工作流量特性。一般製造廠所提供的流量特性是理想流量特性，而實際應用需要的則是工作流量特性。由於壓降比S小於1，工作流量特性上凸。因此，在選擇調節閥流量特性時，應先考慮選擇工作流量特性。

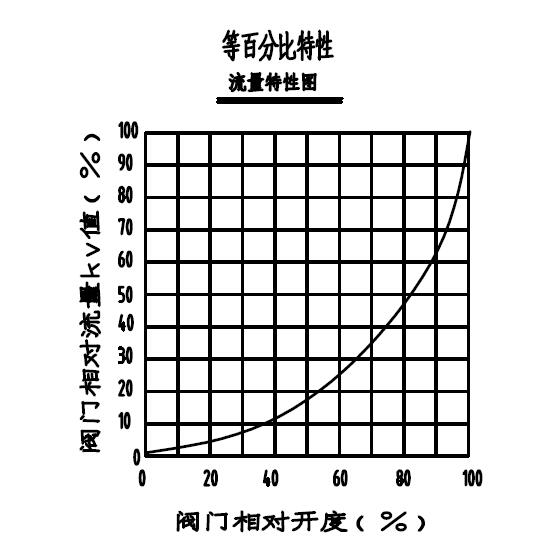

　　然後，根據實際應用選擇理想流量特性。在生產中常用的理想流量特性是線性、等百分比和快開特性。而快開特性主要用於雙位控製及程序控製，因此調節閥流量特性的選擇通常是指如何合理選擇線性和等百分比理想流量特性。　在實際使用時，調節閥總是安裝在工藝管路係統中，調節閥前後的壓差是隨著管路係統的阻力而變化的。因此，選擇調節閥的流量特性時，不但要依據過程特性，還應結合係統的配管情況來考慮。

　　(1)根據過程特性，選擇閥的工作流量特性。常規控製器的控製規律是線性的，控製器的參數整定後希望能適應一定的工作範圍，不需要經常調整。這就要求廣義對象是線性的，即在遇到負荷、閥前壓力變化或設定值變動時，廣義對象的特性基本保持不變。因此，從自動控製係統的角度看，要求調節閥工作特性的選取原則是使整個廣義對象具有線性特性，即在廣義對象中，除調節閥外其餘部分的特性(變送器特性、過程特性)為線性時，應選用線性工作流量特性的調節閥(即Kv為常數);

　　如果變送器特性為線性，而過程特性的放大係數瓦是隨操縱變量的增加而減小時，則調節閥應選用等百分比工作流量特性。總之，當廣義對象(除調節閥外)具有非線性特性時，調節閥應該能夠克服它的非線性影響而使廣義對象接近為線性特性。

　　(2)根據配管情況，從所需的工作流量特性出發，推斷出理想流量特性。在生產現場調節閥總是與管道等設備連在一起使用的，所以必然存在著配管阻力，使調節閥的工作流量特性與理想流量特性存在一定差異。因此，在選擇調節閥特性時，還應結合係統的工藝配管情況來考慮。依據工藝配管情況確定壓降比S值後，可以從所選的工作流量特性出發，確定理想流量特性。
