進口蝶閥單、雙、三偏心蝶閥區別

蝶閥是用圓盤式啟閉件往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，並且還可以同時具有良好的流量調節功能和關閉密封特性。以蝶閥廠家沃德為例，蝶閥有中線蝶閥、單、雙、三偏心蝶閥，這幾個蝶閥是怎樣的呢，有什麽區別呢，該文中詳細介紹。

 一、中心蝶閥

      該種蝶閥的結構特征為閥杆軸心、蝶板中心、本體中心在同一位置上。結構簡單、製造方便。常見的襯膠蝶閥即屬於此類。缺點是由於蝶板與閥座始終處於擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因而在使用上受到溫度的限製、這就是為什麽傳統上人們認為蝶閥不耐高溫的原因。

二、單偏心蝶閥

      為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥杆軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。但由於單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象並未消失、在應用範圍上和同心蝶閥大同小異、故采用不多。

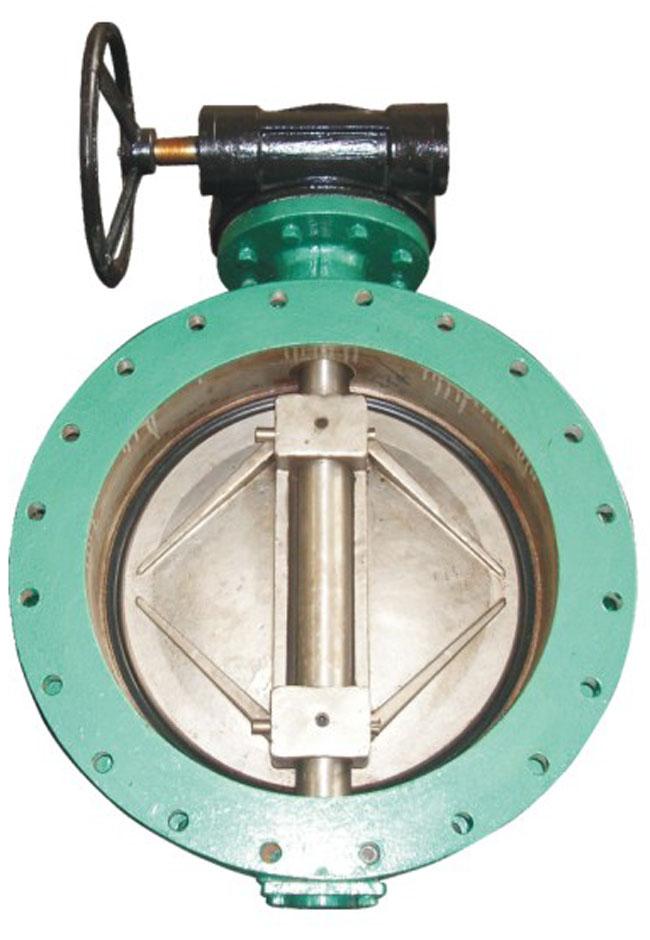

三、雙偏心蝶閥

      在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥杆軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟後蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。但因為其密封原理屬位置密封構造、即蝶板與閥座的密封麵為線接觸、通過蝶板擠壓閥座所造成的彈性變形產生密封效果、故對關閉位置要求很高、承壓能力低、這就是為什麽傳統上人們認為蝶閥不耐高壓、泄漏量大的原因。

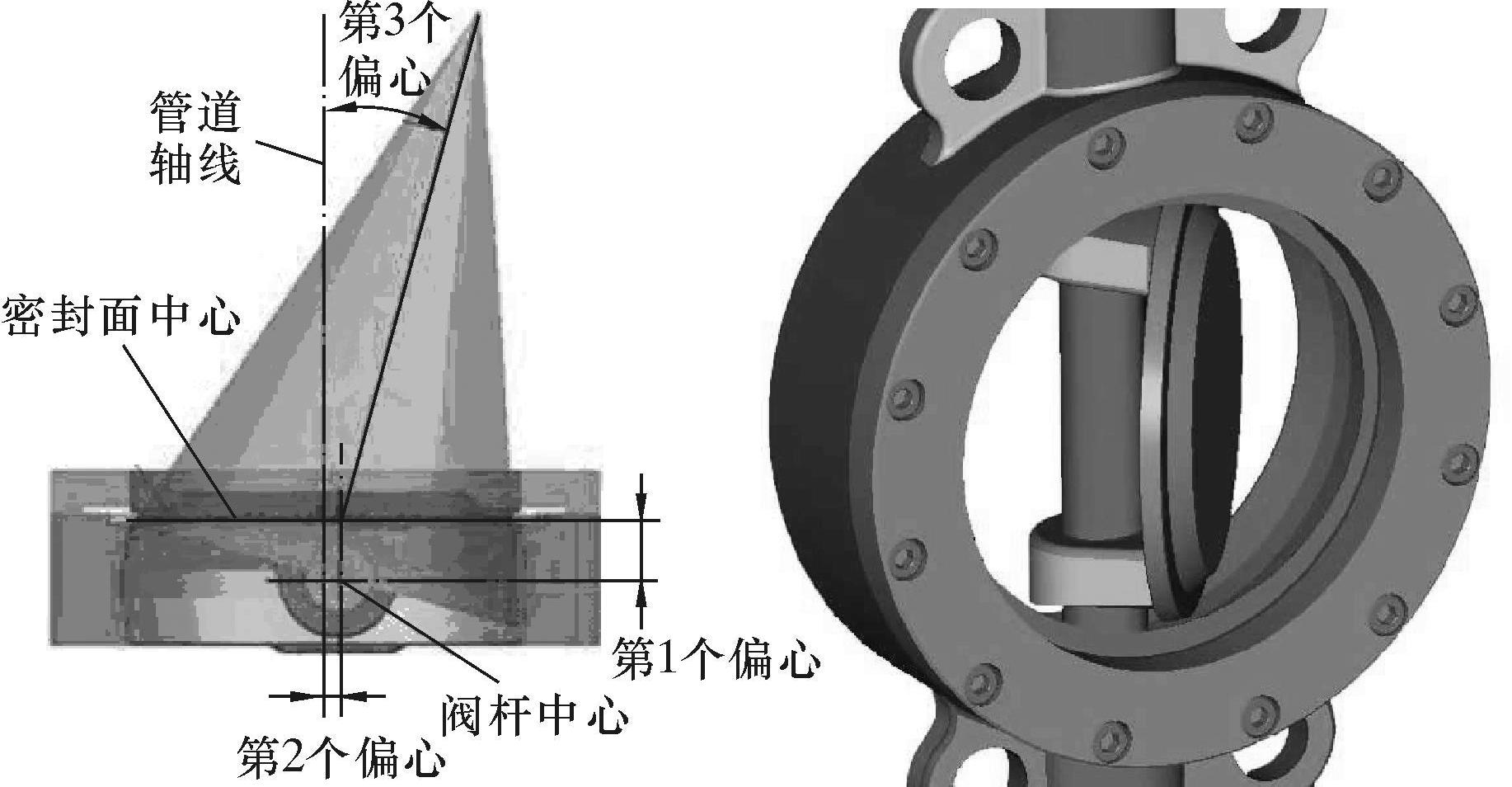

四、三偏心蝶閥

      要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥杆軸心位置偏心的同時、使蝶板密封麵的圓錐型軸線偏斜於本體圓柱軸線、也就是說、經過第三次偏心後、蝶板的密封斷麵不再是真圓、而是橢圓、其密封麵形狀也因此而不對稱、一邊傾斜於本體中心線、另一邊則平行於本體中心線。

      這第三次偏心的最大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸麵壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、並因接觸麵壓與介壓力是成正比的、耐高壓高溫也迎刃而解.

綜上所述：不同結構形式的蝶閥有不同的 應用參數。具體是選用什麽形式結構的蝶閥還是根據實際工況應用需求來選型，如對蝶閥的選型有疑問，可隨時致電谘詢德國沃德WODE閥門中國區各辦事處。
