氣動球閥開關過程是怎樣的

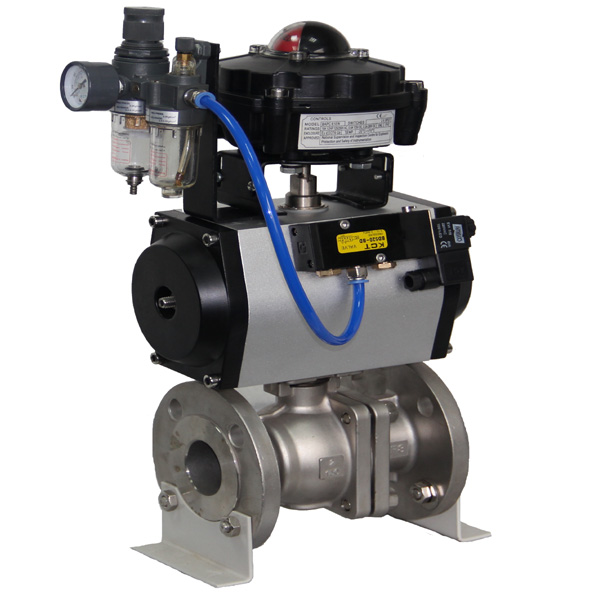

氣動球閥由球閥本體和氣動執行器組成，執行器通過旋轉90°實現快速啟閉。是以壓縮空氣為動力源的自動化控製閥門，通過氣動執行器驅動球體旋轉實現介質通斷或流量調節。常配置電磁閥、氣源處理三聯件、限位開關、定位器等，支持遠程控製和自動化管理。那麽該閥的開關過程是怎樣動作的呢，見文中介紹。

一、驅動階段

氣源輸入與執行器響應

開啟過程：當控製係統發送開啟指令後，壓縮空氣（0.3～0.7MPa）通過電磁閥進入氣動執行器氣缸，推動活塞或齒輪齒條機構運動，將直線位移轉化為90°旋轉扭矩，驅動閥杆帶動球體旋轉，使球體通孔與管道軸線對齊，介質流通。

關閉過程：反向切斷氣源或輸入反向氣壓，執行器活塞複位，帶動球體旋轉90°，通孔垂直於管道軸線，截斷介質流動。

二、動作模式差異

單作用執行器：開啟時依靠氣壓推動活塞，關閉時通過彈簧自動複位，適用於故障安全型場景（如緊急切斷需自動關閉）。

雙作用執行器：需雙向氣壓分別驅動開啟和關閉動作，適用於高頻次操作（如工業產線連續調節）。

三、手動操作流程（氣源失效時）

切斷氣源：關閉氣路閥門，避免執行器與手動操作衝突。

切換手動模式：

插入手動操作杆或旋轉執行器頂部手輪，直接帶動閥杆旋轉（順時針關閉，逆時針開啟），通過機械傳動實現球體位置切換。

四、密封與動作精度控製

閥座與球體動態配合：開關過程中，閥座通過彈性變形補償球體與閥座間隙，確保密封性；關閉時介質壓力輔助壓緊閥座，增強密封效果。

定位器調節：調節型閥門通過定位器反饋信號，精準控製球體旋轉角度（如分段停留45°或90°），適應流量調節需求。

五、故障安全機製

氣開型（FC）：失壓時自動關閉，保障高風險場景安全（如化工介質防泄漏）。

氣關型（FO）：失壓時自動全開，避免係統阻塞（如緊急排空需求）。

注：開關效率與壽命受氣源質量（需三聯件過濾、潤滑）、管道清潔度（安裝前需清除焊渣等雜質）及閥門維護（定期檢查閥座磨損）影響。
