管道直徑、流量、流速、壓力之間的關係

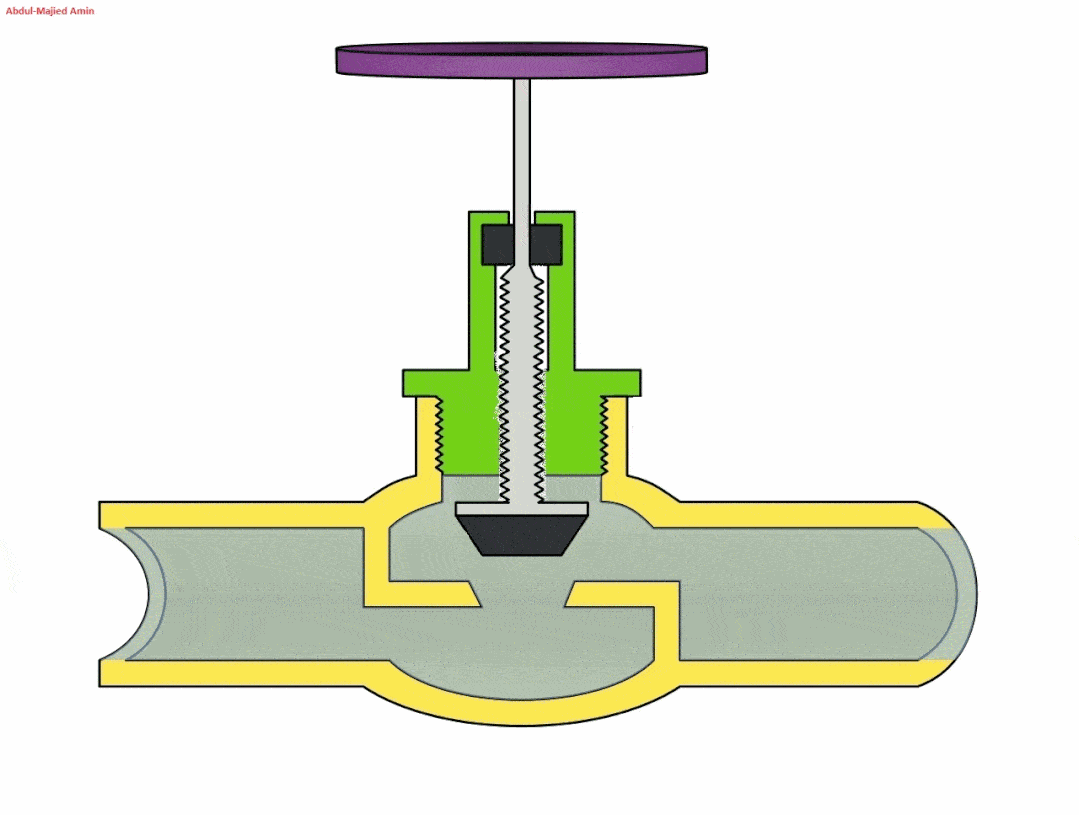

閥門是管路流體輸送係統中控製部件，用來改變通路斷麵和介質流動方向，具有導流、截止、節流、止回、分流或溢流卸壓等功能。用於流體控製的閥門，從最簡單的截止閥到極為複雜的自控係統中所用的各種閥門，其品種和規格繁多， 閥門的公稱通徑從極微小的儀表閥大至通徑達10m的工業管路用閥。可用於控製水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等各種類型流體地流動。那麽閥門的裏的管道直徑、流量、流速、壓力之間有什麽關係呢？該文中詳細介紹。

首先 流量=流速×管道內徑×管道內徑×π÷4; 所以流量和流速基本上知道一個就能算出另一個參數.

1、計算管道的比阻S，如果是舊鑄鐵管或舊鋼管，可用舍維列夫公式計算管道比阻s=0.001736/d^5.3  或用s=10.3n2/d^5.33計算，或查有關表格；

2、確定管道兩端的作用水頭差H=P/(ρg)，如果有水平落差h(指管道起端比末端高出h)，則H=P/(ρg)+h

式中：H:以m為單位；

           P:為管道兩端的壓強差(不是某一斷麵的壓強），P以Pa為單位；

3、計算流量Q：Q = (H/sL)^(1/2)

4、流速V=4Q/(3.1416 * d^2)

式中：Q —— 流量，以m^3/s為單位；

             H —— 管道起端與末端的水頭差，以m為單位；

             L —— 管道起端至末端的長度，以 m為單位。

更多關於閥門裏管道直徑、流量、流速、壓力之間的關係，歡迎與我公司溝通交流。
