對夾式止回閥的用途與結構特點

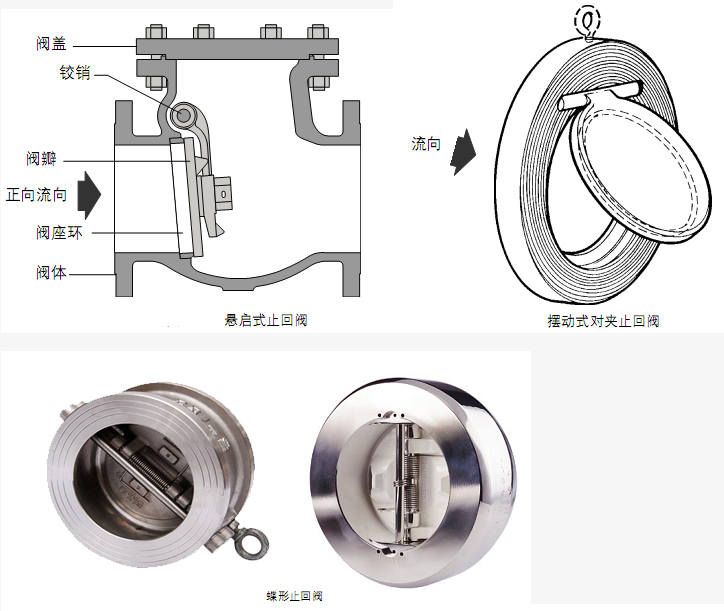

對夾式止回閥是一種通用單向流體閥門，與管道采用對夾式連接，其重量輕，體積小，容易安裝在法蘭之間，閥門內部由兩個半圓彈簧和板麵組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。

一、對夾式止回閥的用途

止回閥安裝在管路係統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。對夾式止回閥適用於公稱壓力 PN1.0MPa～42.0MPa、Class150～25000、公稱通徑 DN15～600mm、NPS1/2～24、工作溫度 -196～540℃ 的各種管路上，用於防止介質倒流。通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。

二、對夾式止回閥的主要材質

碳鋼、低溫鋼、雙相鋼（F51/F55）、鈦合金、鋁青銅、因科鎳爾（INCONEL）、SS304、SS304L、SS316、SS316L、鉻鉬鋼、蒙乃爾（400/500）、20# 合金、哈氏合金等金屬材料。

三、對夾式止回閥的標準與規範

1、設計與製造：API594、API6D、JB/T8937

2、結構長度：API594、API6D、DIN3202、JB/T8937

3、壓力、溫度等級：ANSI B16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、試驗與檢驗：API598、JB/T9092

5、配管法蘭：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI B 16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47

四、對夾止回閥的結構特點

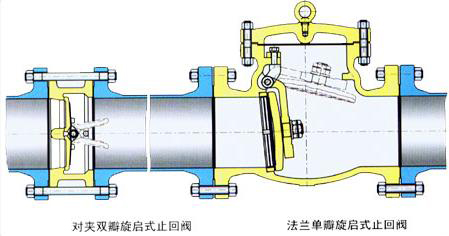

1、結構長度短，其結構長度隻有傳統法蘭止回閥的 1/4~1/8

2、體積小、重量輕，其重量隻有傳統法蘭止回閥的 1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平管道或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閉衝擊力小

8、整體結構簡單緊湊、造型美觀

9、使用壽命長、性能可靠
