真空配件KF,ISO,CF,NW簡要介紹

  在真空係統使用的閥門中,我們經常遇到各種規格的連接方式，如CF,KF,NW,ISO等，這些係列法蘭都是用在真空係統中常用的密封連接方式，但是對這些法蘭的區分和使用很多朋友並不是很清楚，以國際知名真空閥門品牌德國沃德WODE為例，現在就這些問題與大家共同探討一下。

KF係列： KF是應用在真空係統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，隻要簡單地用手擰動碟形螺母就可以鬆開或壓緊聯接。主要應用在高真空係統中。規格從KF10-KF50,通常情況下KF連接的管道尺寸是相對於英寸規格來說的。即KF25對應的管道管道是25.4*1.65mm，依此類推(有的要求特殊管道，法蘭的焊接尺寸可以定製)。KF最大的到KF50(配管是50.8*1.65mm)之後的真空連接就是ISO係列

　　ISO係列：ISO也是用於高真空係統中的配件，最小規格是ISO63(配管是63.5*1.65mm)再往後麵是ISO80、ISO100、ISO160直至ISO320甚至更大規格，鏈接方式是雙卡頭鏈接,主要是兩個ISO的法蘭片，中間加密封圈，然後用四個雙卡頭卡住法蘭片進行連接。要注意的是通常情況下ISO係列的密封圈相對於KF係列的真空密封圈除了有中心支架和氟橡膠材質的密封圈外，還多了一個鋁製的彈簧外圈，其主要作用是防止密封圈滑脫。因為ISO係列的管路尺寸相對較大，密封圈套在中心支架上麵受到機台的震動或者溫度的影響，如果沒有固定的話會滑脫，影響密封。

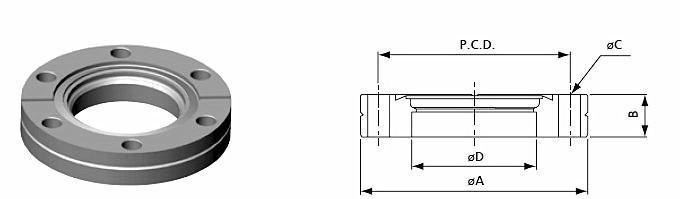

　　CF係列：CF法蘭比較容易區分，主要是用在超高真空係統上的密封連接，其主要密封方式是金屬密封即銅墊片密封。需要注意的是銅墊片在使用一次後密封效果會很差，如果對真空度要求較高的係統，法蘭每拆卸一次，就需要更換墊片。

NW係列：NW同樣是用在高真空係統中的真空配件，是日本的規範，所以NW的真空配件在日企或者日本設備裏麵用到的相對來說多一些。前麵我們說過，ISO係列的是兩片ISO的法蘭片和四個雙卡鉤進行連接，而NW的鏈接方式是兩片NW的法蘭在一起，用鏈式卡箍進行連接(N63的法蘭外觀上就是大一號的NW50的法蘭)。
