進口氣動調節閥的功能和介紹

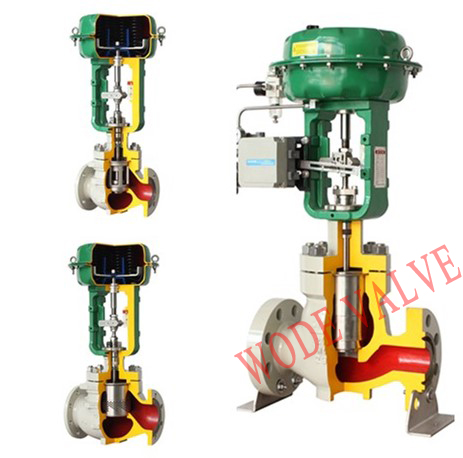

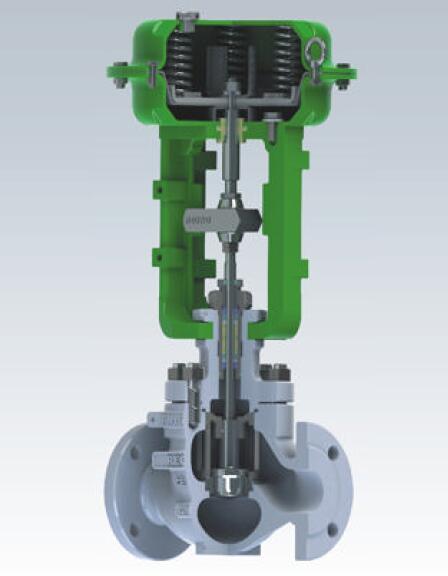

氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，並借助於閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控製係統的控製信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。氣動調節閥配置中的諸多附件及功能是什麽呢，沃德WODE閥門就此介紹如下：

彈簧設定範圍：調節閥(控製閥)執行機構彈簧調整範圍，以平衡實際的過程力。

流通能力：在規定條件下通過閥門的額定流量。

間隙流：當截流元件沒有座合時低於最小可控流量的那個流量。

膜片壓力範圍：膜片壓力範圍高低值之差。這可以認為是一種固有或安裝特性。

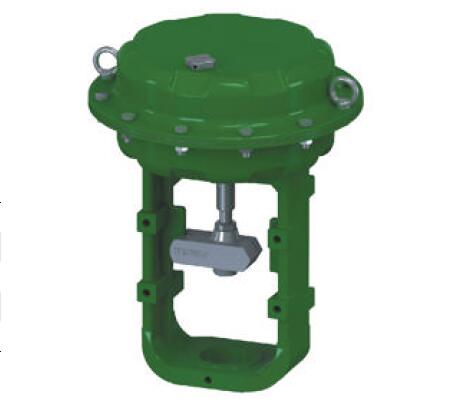

雙作用執行機構：在任意一個方向上都可以提供動力的執行機構。

動態不平衡力：由於過程流體壓力的作用，在任何規定的開度下，在閥芯上產生的淨力。

有效麵積：在薄膜執行機構裏，有效麵積是有效地產生輸出力的那部分膜片麵積。膜片的有效麵積可能會隨著它的運動而改變，通常在行程的開始時為最大，而在行程的末尾時為最小。模壓膜片比平板膜片有較小的有效麵積改變，因此推薦使用模壓膜片。

等百分比流量特性：(見"過程控製術語"："等百分比流量特性"。)

失氣-關閉：這樣一種狀態：當驅動能源失去時，閥門截流元件移至關閉位置。

失氣-打開：這樣一種狀態：當驅動能源失去時，閥門截流元件移至打開位置。

失氣-安全：閥門及其執行機構的一種

特性：在驅動能源供應中斷時，會使得閥門截流元件移至全閉、全開、或留在上次的位置，任何一種位置都被認為是保護工藝過程必需的。失效-安全作用方式可能需要采用連接到執行機構上的輔助控製。

流量特性：當百分比額定行程從0變化到100%時，流經閥門的流量與百分比額定行程之間的關係。這個術語應該總是表述為固有流量特性或安裝流量特性。

流量係數(CV值)：一個與閥門的幾何結構有關的、對於一個給定行程的常數(CV值)，可用來衡量流通能力。它是在每平方英寸1磅的壓力降下，每分鍾流過閥門的60°F水的美國加侖數。

高壓力恢複閥門：一種閥門結構，由於流線型的內部輪廓和最小的流體紊流，它會分散相對少的流體能量。因此，在閥門縮流斷麵下遊的壓力會恢複到入口壓力的一個很高的百分比值。直流通式閥門，如旋轉式球閥是典型的高壓力恢複閥門。

固有模片壓力範圍：閥體內壓力為大氣壓時，作用於膜片以產生額定閥芯行程的壓力高和低值。這個範圍通常指的是彈簧設定值範圍，因為當閥門被設定在該工作範圍上時，這個範圍將是閥門的動作範圍。

固有流量特性：在經過閥門的壓力降恒定時，隨著閥門從關閉位置運動到額定行程，流量與截流元件行程之間的關係。安裝膜片壓力範圍：在閥體承受規定的工況下，作用於膜片以產生額定閥芯行程的壓力高和低值。由於作用在截流元件上的力，固有膜片壓力範圍可能會不同於安裝膜片壓力範圍。

安裝流量特性：當經過閥門的壓力降受到變化的過程工況影響時，隨著閥門從關閉位置運動到額定行程，流量與截流元件之間的關係。　

泄漏量：(見"閥座泄漏量"。)線性流量特性：(見"過程控製術語"："線性特性"。)

低壓力恢複閥門：一種閥門結構，由於流體通道輪廓產生的紊流，它會分散很大一部分的流體能量。其結果是，在閥門縮流斷麵下遊的壓力會恢複到比帶有更多流線型通道的閥門更小的一個入口壓力百分比值。盡管每個閥門結構不盡相同，但是普通的直通閥通常有低的壓力恢複能力。

修正的拋物線流量特性：一種流量特性，它在截流元件的低位行程處提供等百分比的特性，而在截流元件的高位行程處提供線性特性。

常關閥：(見"失氣-關閉"。)

常開閥：("見失去-打開"。)

向下推關閉結構：一種直通式閥門結構，它的截流元件位於執行機構和閥座環之間，這樣執行機構推杆的推出會將截流元件移向閥座環，最後關閉閥門。該術語也可用於旋轉式閥結構。在旋轉式閥門結構裏，執行機構推杆的線性伸出會將球或閥板移向關閉位置。(也稱為正作用。)

向下推打開結構：一種直通式閥門結構。它的閥座環位於執行機構和截流元件之間，這樣執行機構推杆的推出會將截流元件從閥座上移開，因此打開閥門。該術語也可用於旋轉式閥門結構。在旋轉式閥門結構裏，執行機構推杆的線性伸出會將球或閥板移向打開位置。(也稱為反作用)。

快開流量特性：(見"過程控製術語"："快開特性"。)

可調比：與指定的流量特性的偏差不超過規定的限製時，最大的流量係數(CV值)與最小的流量係數(CV值)之間的比例。當流量增加到100倍最小可控製流量時，一個仍然能夠很好地控製的閥門就有一個100∶1的可調比。可調比也可表示為最大與最小可控製流量之間的比例。

額定流量係數(CV值)：額定行程下閥門的流量係數(CV值)。

額定行程：閥門截流元件從關閉位置運動至額定全開位置的距離。額定全開位置是由製造商推薦的最大開度。

相對流量係數：指定行程時的流量係數(CV值)與額定行程時的流量係數(CV值)之間的比例。

閥座泄漏量：當閥門在規定的壓差和溫度下處於全閉位置時，流經閥門的流體量。

彈簧係數：彈簧長度每單位改變時彈簧力的改變。在薄膜執行機構調節閥(控製閥)裏，彈簧係數通常用磅力/英寸壓縮量來表示。

閥杆不平衡力：由於流體壓力的作用，在任意位置的閥杆上產生的淨力。

縮流斷麵：流速最大、流體靜壓和截麵積最小處的那部分流束。在一個調節閥(控製閥)裏，縮流斷麵通常位於實際的物理限製的下遊。

更多氣動調節閥的相關知識介紹可致電沃德WODE閥門公司及各代理商。
