電動蝶閥安裝步驟說明書

電動蝶閥是以電動執行器與蝶閥的結合而稱謂。廣泛應用於食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控製係統中。用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。正確的安裝和使用電動蝶閥能使該閥門發揮更好的使用效率和壽命。具體怎樣安裝使用呢，WODE閥門就此介紹：

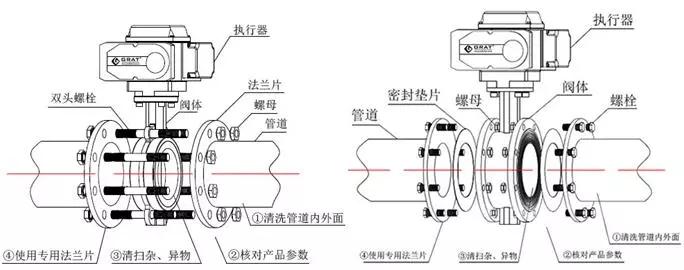

一、電動蝶閥安裝前的準備

注：

1、開箱後閥門要及時安裝，請勿隨意鬆動閥門上的任何緊固螺釘或螺母;

　　2、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

　　3、蝶閥法蘭盤在安裝時必須確保法蘭麵和密封橡膠對中，螺釘均（jun1）勻擰緊，密封麵必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥杆處泄漏。

二、電動蝶閥安裝步驟

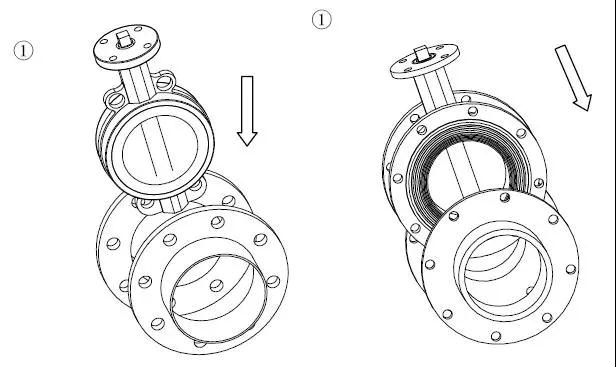

　　1、將閥門放置於預安裝的兩片法蘭之間(法蘭蝶閥需預兩端墊片位置);

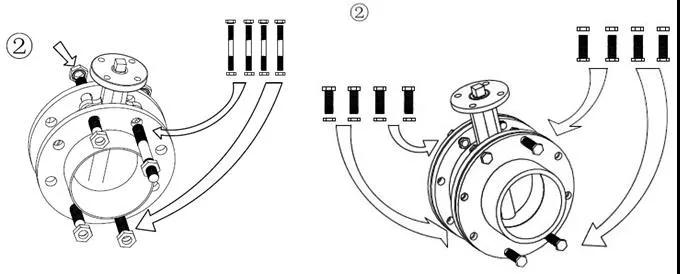

　2、按圖示將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔(法蘭式蝶閥需調整墊片位置)，將螺母稍加擰緊以校正法蘭麵的平麵度;

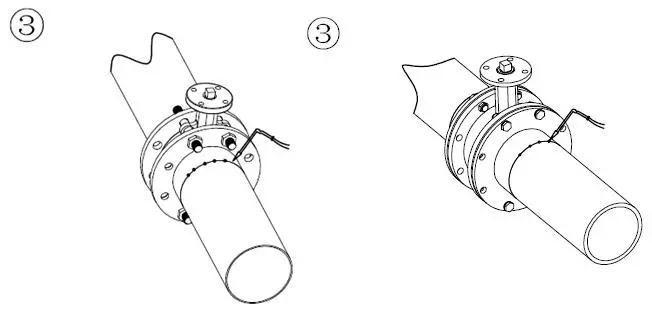

　　3、將法蘭利用點焊固定於管道上;

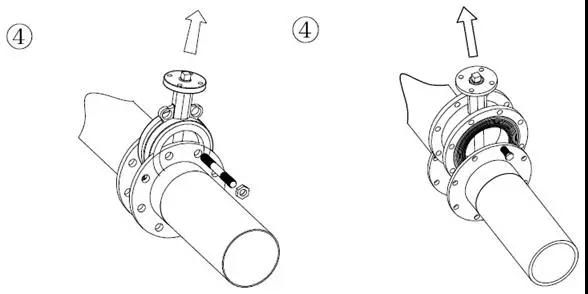

　　4、將閥門移出;

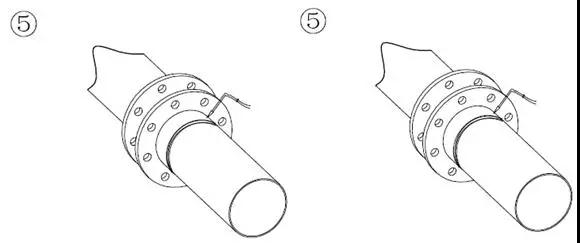

　　5、將法蘭完全焊接固定在管道上;

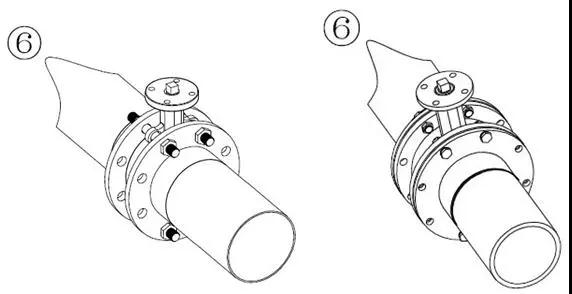

　　6、待焊口冷卻後再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，並保證蝶板有一定的開度(法蘭蝶閥需加密封墊);校正閥門位置並將所有螺栓擰緊，(注意不要擰得過緊);將閥門打開，保證閥板能自由開閉，然後使閥板輕微開啟;

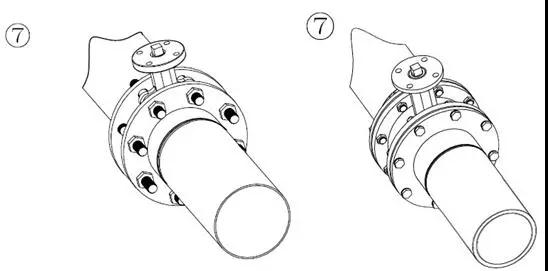

　　7、交叉均衡將所有螺母擰緊;

     8、再次確認閥門能自由開閉，注意：確認蝶板沒有碰到管道。

注：電動蝶閥出廠時已將控製機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在接通電源前，要先手動啟開到一半(50%)位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。

更多關於電動蝶閥的產品知識、技術參數及安裝使用維護說明，請致電WODE沃德公司或者各代理商
