閥門的密封原理

  閥門的種類繁多，但是基本的作用卻是一致的，那就是連通或者截斷介質流。因此，閥門的密封問題就顯得十分突出。

    要保證閥門能夠良好的截斷介質流，不發生泄漏，就要保證閥門的密封完好。而造成閥門泄漏的原因很多，包括結構設計上的不合理、密封接觸麵有缺陷、緊固零件發生鬆動、閥體與閥蓋間的配合不緊密等等，所有這些問題都可能導致閥門密封不好，從而產生泄漏問題。所以，閥門密封技術是關係到閥門性能和質量的一項重要技術，需要進行係統深入的研究。

    閥門從產生到現在，其密封技術也經曆了很大的發展。到目前為止，閥門密封技術主要體現在兩大方麵，即靜密封和動密封。

所謂靜密封，通常是指兩個靜止麵之間的密封，靜密封的密封方法主要是使用墊圈。

所謂動密封，主要是指閥杆的密封，即不讓閥內的介質隨閥杆運動而發生泄漏，動密封的密封方法主要是使用填料函。

1. 靜密封

    靜密封是指在兩個靜止的截麵之間形成密封，其密封方法主要是使用墊圈。墊圈的種類很多，經常使用的墊圈包括平墊圈、O形圈、包墊圈、異形墊圈、波形墊圈和纏繞墊圈等幾大類，每種類型下麵又可以根據使用材料的不同而進一步進行劃分。

    ①平墊圈。平墊圈就是平整的貼於兩個靜止截麵之間的墊圈，一般根據使用的材料可以劃分為塑料平墊圈、橡膠平墊圈、金屬平墊圈和複合材料平墊圈，每種材料的平墊圈都有其適用的範圍。

    ②O形圈。O型圈是指斷麵形狀呈O型的墊圈，由於其斷麵形狀是O型，有一定的自緊作用，所以密封效果比平墊圈好。

    ③包墊圈。包墊圈是指將某種材料包裹在另一種材料上的墊圈，這樣的墊圈一般具有良好的彈性，可以增強密封效果。

    ④異型墊圈。異型墊圈是指那些形狀不規則的墊圈，包括橢圓形墊圈、菱形墊圈、齒輪型墊圈、燕尾型墊圈等，這些墊圈一般有自緊作用，大多在高中壓閥門中使用。

    ⑤波形墊圈。波形墊圈是隻具有波浪形狀的墊圈，這類墊圈通常是將金屬材料和非金屬材料組合起來構成，一般具有壓緊力小，密封效果好的特點。

    ⑥纏繞墊圈。纏繞墊圈是指把很薄的金屬帶和非金屬帶緊貼在一起、纏繞形成的墊圈，這類墊圈具有良好的彈性和密封性。

    墊圈的製作材料主要包括三大類，即金屬材料、非金屬材料和複合材料。一般來說，金屬材料的強度高，耐溫性能強，常用的金屬材料有銅、鋁、鋼等。非金屬材料的種類很多，包括塑料製品、橡膠製品、石棉製品、麻製品等，這些非金屬材料的使用廣泛，根據具體的需要來選用。複合材料的種類也很多，包括層合板、複合板等，也是根據具體需要選用，一般在波形墊圈和纏繞墊圈等上麵使用的比較多。

2. 動密封

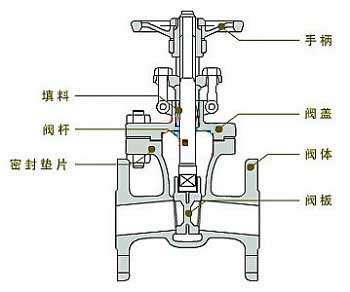

    動密封是指不讓閥內的介質流隨閥杆運動而泄漏的密封，這是一個相對運動過程中的密封問題，其密封方法主要是采用填料函。填料函的基本形式有兩種，即壓蓋式和壓緊螺母式。壓蓋式是目前使用得最多的形式，一般從壓蓋的形式而言，可以分為組合式和整體式兩種，每種形式雖有區別，但是基本上都包含有壓緊用的螺栓。壓緊螺母式一般用於較小的閥門，由於這種形式的尺寸較小，所以壓緊力是受到限製的。

    在填料函內，由於填料是直接與閥杆接觸的，所有要求填料的密封性好、摩擦係數小、能夠適應介質的壓力和溫度、並且耐腐蝕。目前比較常用的填料包括橡膠O型圈、聚四氟乙烯編織盤根、石棉盤根和塑料成型填料等，每種填料都有其適應的條件和範圍，根據具體的需要來選取。

    密封就是防止泄漏，那麽閥門密封性原理也是從防止泄漏研究的。造成泄漏的因素主要有兩個，一個是影響密封性能的最主要的因素，即密封副之間存在著間隙，另一個則是密封副的兩側之間存在著壓差。閥門密封性原理也是從液體的密封性、氣體的密封性、泄漏通道的密封原理和閥門密封副等四個方麵來分析的。

液體的密封性

    液體的密封性是通過液體的粘度和表麵張力來進行。當閥門泄漏的毛細管充滿氣體的時候，表麵張力可能對液體進行排斥，或者將液體引進毛細管內。這樣就形成了相切角。當相切角小於90°的時候，液體就會被注入毛細管內，這樣就會發生泄漏。發生泄漏的原因在於介質的不同性質。用不同介質做試驗，在條件相同的情況下，會得出不同的結果。

    可以用水，用空氣或用煤油等。而當相切角大於90°時，也會發生泄漏。因為與金屬表麵上的油脂或蠟質薄膜有關係。一旦這些表麵的薄膜被溶解掉，金屬表麵的特性就發生了變化，原來被排斥的液體，就會侵濕表麵，發生泄漏。針對上述情況，根據泊鬆公式，可以在減少毛細管直徑和介質粘度較大的情況下，來實現防止泄漏或減少泄漏量的目的。

氣體的密封性

    根據泊鬆公式，氣體的密封性與氣體分子和氣體的粘性有關。泄漏與毛細管的長度和氣體的粘度成反比，與毛細管的直徑和驅動力成正比。當毛細管的直徑和氣體分子的平均自由度相同時，氣體分子就會以自由的熱運動流進毛細管。因此，當我們在做閥門密封試驗的時候，介質一定要用水才能起到密封的作用，用空氣即氣體就不能起到密封的作用。

    即使我們通過塑性變形方式，將毛細管直徑降到氣體分子以下，也仍然不能阻止氣體的流動。原因在於氣體仍然可以通過金屬壁擴散。所以我們在做氣體試驗時，一定要比液體試驗更加的嚴格。

泄漏通道的密封原理

    閥門密封由散布在波形麵上的不平整度和波峰間距離的波紋度構成粗糙度兩個部分組成。在我國大部分的金屬材料彈性應變力都較低的情況下，如果要達到密封的狀態，就需要對金屬材料的壓縮力提更高的要求，即材料的壓縮力要超過其彈性。因此，在進行閥門設計時，密封副結合一定的硬度差來匹配，在壓力的作用下，就會產生一定程度的塑性變形密封的效果。

    如果密封表麵都是金屬材料，那麽表麵不平整的凸出點就會最早的出現，在最初隻需用較小的載荷就可以使這些不平整的凸出點產生塑性變形。當接觸麵增大時，表麵的不平整就會變成塑性-彈性變形。這時處在凹處的兩麵粗糙度就會存在。需要施加能使底層材料產生嚴重塑性變形的載荷時，並且使得兩表麵接觸緊密，沿著連續線和環向方向才能使這些尚存的通徑密合。

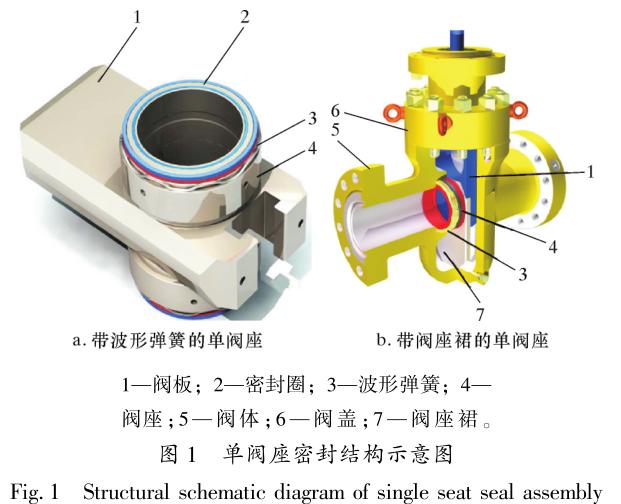

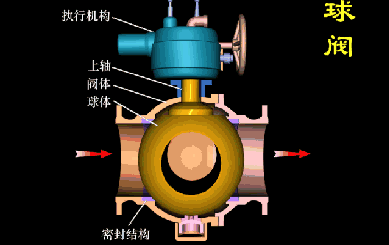

閥門密封副

    閥門密封副是閥座和關閉件在互相接觸時進行關閉的那一部分。金屬密封麵在使用過程中，容易受到夾入介質，介質腐蝕，磨損顆粒，氣蝕和衝刷的損害的。比如磨損顆粒。如果磨損顆粒比表麵的不平整度小，在密封麵磨合時，其表麵精度就會得到改善，而不會變壞。相反，則會使表麵精度變壞。因此在選擇磨損顆粒時，要綜合考慮其材料，工況，潤滑性和對密封麵的腐蝕情況等因素。

    如同磨損顆粒一樣，我們在選擇密封件時，要綜合考慮影響其性能的各種因素，才能起到防泄漏的功能。因此，必須選擇那些抗腐蝕，抗擦傷和耐衝刷的材料。否則，缺少任何一項要求，就會使其密封性能大大降低。
